Środek masy
Center of Mass
Środek masy modelu można wyświetlić za pomocą opcji w panelu „Drzewo projektu” (Design Explorer).
Wyświetlanie środka masy w przestrzeniach roboczych 3D
Dział zatytułowany „Wyświetlanie środka masy w przestrzeniach roboczych 3D”Współrzędne XYZ środka masy znajdziesz w oknie „Właściwości fizyczne” (Physical Properties). Jeśli jednak chcesz szybko zobaczyć jego położenie, możesz włączyć wyświetlanie środka masy w panelu „Drzewo projektu”.
Jak włączyć lub wyłączyć wyświetlanie środka masy

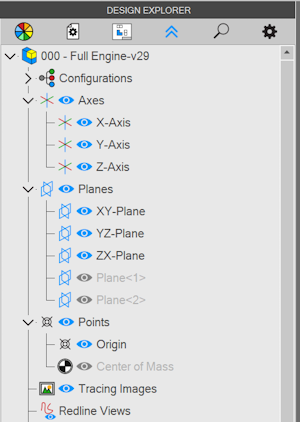

- Otwórz model, przejdź do panelu „Drzewo projektu” i znajdź opcję „Środek masy” (Center of Mass) w sekcji punktów odniesienia. Domyślnie jest ukryta (wyszarzona).

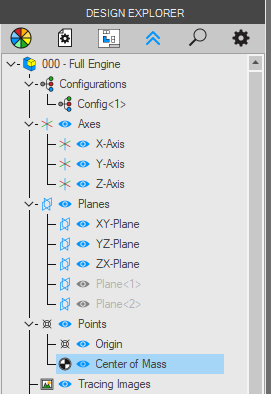

- Kliknij ikonę oka obok opcji „Środek masy”, aby wyświetlić węzeł „Środek masy”.

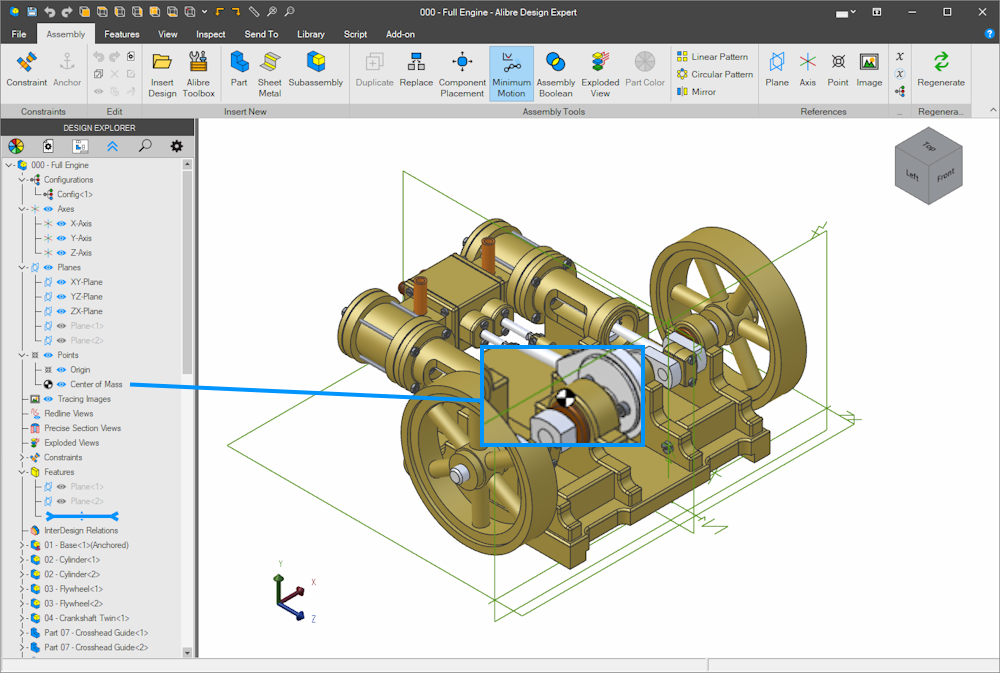

- Gdy wprowadzasz zmiany w modelu, położenie środka masy aktualizuje się w czasie rzeczywistym, jak pokazano poniżej w powiększeniu.
Jeśli nie możesz obliczyć środka masy, zobacz Nie można obliczyć środka masy.
Wyświetlanie środka masy na rysunkach 2D
Dział zatytułowany „Wyświetlanie środka masy na rysunkach 2D”Ta funkcja jest dostępna tylko w wersji v28.1 lub nowszej. W przestrzeni roboczej rysunku 2D możesz wyświetlić środek masy na dwa sposoby:

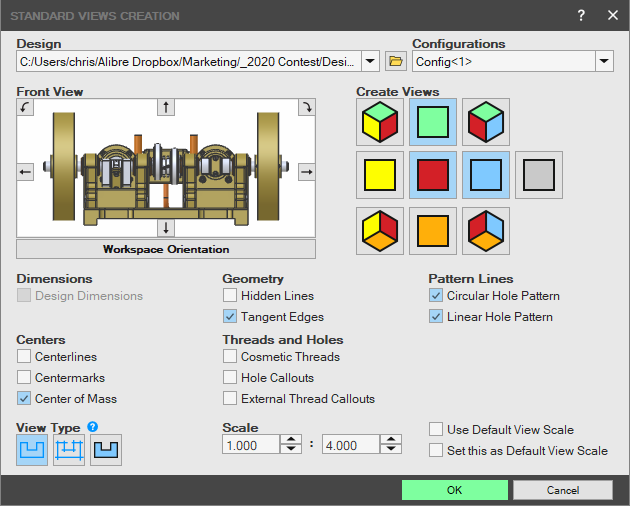

- W oknie „Tworzenie rzutowania modelu” (Standard Views Creation), w sekcji „Środek” (Centers).

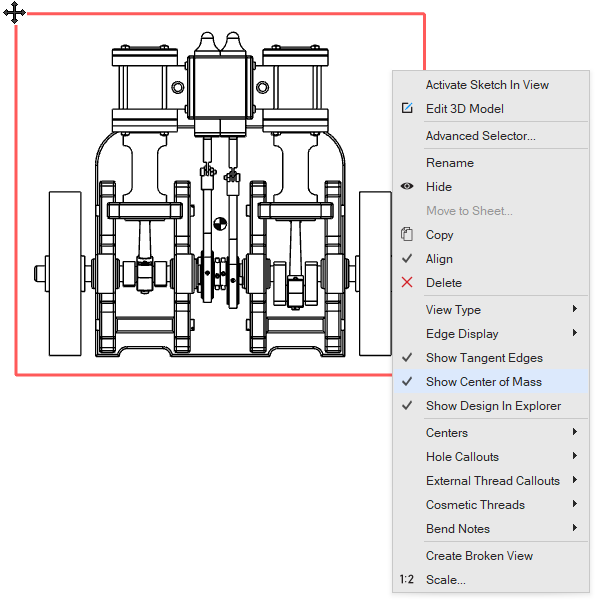

- Kliknij prawym przyciskiem myszy wybrany widok na arkuszu i wybierz „Pokaż środek masy” (Show Center of Mass).
Oryginał: Center of Mass
