Dodawanie Właściwości użytkownika projektu (Custom Design Properties) do tabeli części

Adding Custom Design Properties to a BOM

Możesz utworzyć dowolną właściwość odpowiadającą potrzebom organizacji lub procesu pracy, a następnie zdefiniować jej dane w częściach i złożeniach. Dane te możesz następnie wykorzystać w tabeli części.

Używanie „Właściwości użytkownika projektu” w tabeli części

Możesz automatycznie wypełnić tabelę części danymi właściwości użytkownika dla poszczególnych pozycji.

Dane, które mają zostać wykorzystane w tabeli części, musisz zdefiniować podczas tworzenia części lub złożenia, przechodząc do „Właściwości pliku” (File Properties) każdego komponentu. Dane, które nie zostały zdefiniowane dla danego komponentu, będą wyświetlane w tabeli części jako puste. Pobieranie danych „Właściwości użytkownika” (Custom Properties) z komponentów

Upewnij się, że utworzono co najmniej jedną właściwość użytkownika i wprowadzono jej dane w odpowiednich komponentach.
Przejdź do obszaru roboczego tabeli części.

Wybierz narzędzie „Wstaw kolumnę” (Add Column) lub kliknij prawym przyciskiem myszy w dowolnym miejscu tabeli i wybierz kolejno „Kolumna” (Column) > „Wstaw” (Insert).

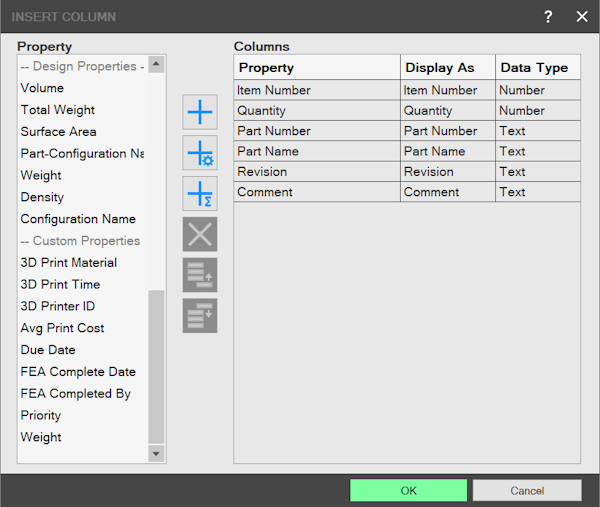

Zostanie wyświetlone okno dialogowe „Wstaw kolumnę” (Insert Column). Lista jest podzielona na trzy sekcje: „Właściwości standardowe” (Standard Properties), „Właściwości projektu” (Design Properties) i „Właściwości użytkownika”. W tym miejscu skupimy się na sekcji „Właściwości użytkownika”, która znajduje się na końcu listy.

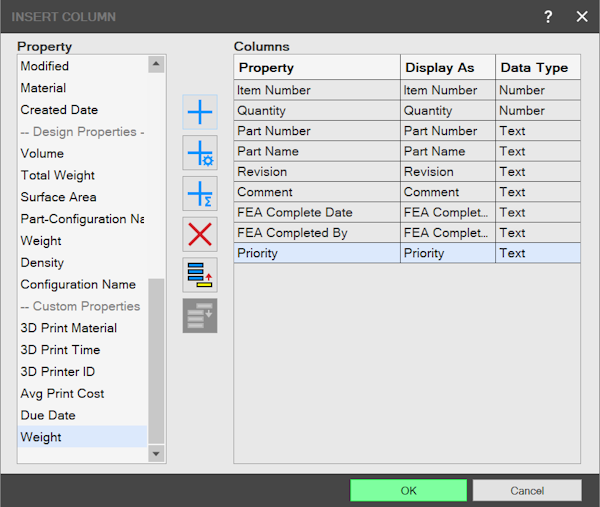

Kliknij lewym przyciskiem myszy, aby zaznaczyć właściwość na liście, lub zaznacz wiele właściwości, przytrzymując klawisz SHIFT albo CTRL i klikając kolejne pozycje. Następnie kliknij „Dodaj” (Add). Właściwości zostaną dodane do listy. W tym przykładzie dodano wszystkie dostępne właściwości użytkownika.

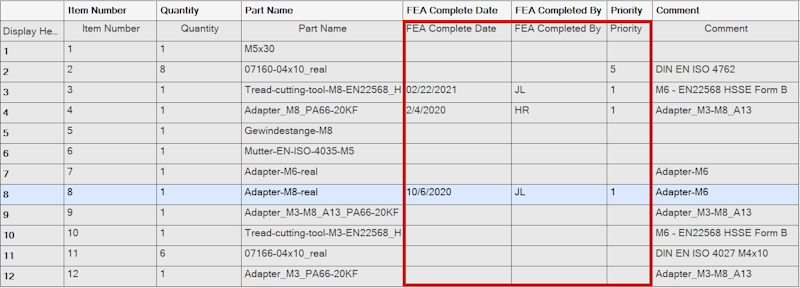

Kliknij „OK” (OK). Dane są teraz dostępne w tabeli części.

Wyświetlane będą tylko dane wprowadzone w obszarze roboczym części lub podzłożenia.
