Pojedyncze profile D

Single D Shapes

Jak utworzyć pojedyncze profile D

Wybierz narzędzie „Profil D” (D Shape) z rozwijanego menu „Kształty” (Shapes) w grupie „Elementy szkicu” (Sketch Figures) na karcie „Szkicowanie 2D” (2D Sketching).

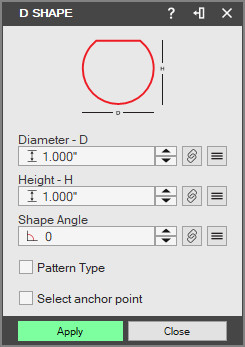

Zostanie wyświetlone okno dialogowe „Profil D”. Ustaw wartość „Wysokość (H)” (Height (H)) oraz wartość „Kąt profilu” (Shape Angle).

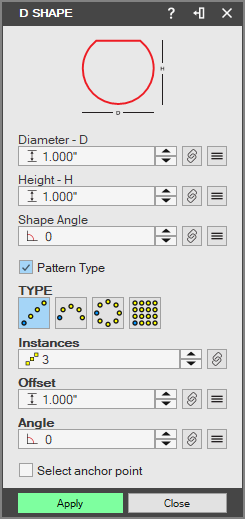

Jeśli trzeba utworzyć wzór, zaznacz pole wyboru „Typ Wzoru” (Pattern Type), a następnie wybierz typ wzoru.
W razie potrzeby ustaw wartości „Instancji” (Instances), „Odsunięcia” (Offset) i „Kąta” (Angle).

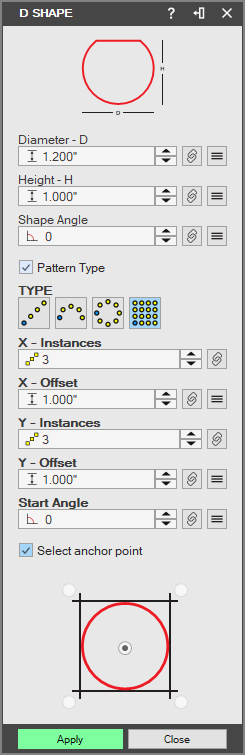

Jeśli chcesz zmienić punkt zakotwiczenia (domyślnie jest to środek), zaznacz pole wyboru „Wybierz punkt zakotwiczenia” (Select anchor point). Pozwoli to określić, gdzie zostanie umieszczony pierwszy profil wzoru względem kursora myszy.

Ta opcja nie jest dostępna dla typów wzoru „Łuk” (Arc) ani „Kołowy” (Circular).

Kliknij miejsce, aby umieścić elementy. Wartości wzoru można nadal modyfikować.
Kliknij przycisk „Zatwierdź” (Apply), aby zaakceptować wszystkie zmiany.

Po umieszczeniu wzoru szkicu wszystkie profile we wzorze są grupowane jako jeden element szkicu i nie można ich rozdzielić. Wzór profili można jednak edytować.

Kliknij przycisk „Zamknij” (Close), aby zamknąć okno dialogowe.

Jak edytować profile D

Kliknij profil prawym przyciskiem myszy w obszarze roboczym i wybierz opcję „Edycja” (Edit) albo kliknij profil dwukrotnie w obszarze roboczym.
Zostanie wyświetlone okno dialogowe „Profil D”. Zmień dowolne wartości.
Kliknij przycisk „OK”, aby zaakceptować wszystkie zmiany. Elementy zostaną zaktualizowane w obszarze roboczym.

Jedynym sposobem edycji profili szkicu jest użycie okna dialogowego profilu.

Oryginał: Single D Shapes
