Tworzenie nowej części Toolbox

Starting a new toolbox part

Tworzenie nowej części Toolbox

Zakładając, że utworzono prawidłowo sformatowany plik Excel i umieszczono go w odpowiedniej lokalizacji w folderze Alibre Toolbox, następnym krokiem jest uruchomienie specjalnego środowiska modelowania części.

Przed kontynuowaniem zapisz i zamknij plik Excel. Podczas wykonywania kolejnych kroków plik Excel nie może być otwarty, ponieważ dwie aplikacje nie mogą jednocześnie korzystać z jednego pliku. Rozpocznij nowy plik części Toolbox

Otwórz „Okno Główne” (Home Window) programu Alibre Design i przejdź do karty „Narzędzia” (Utilities).

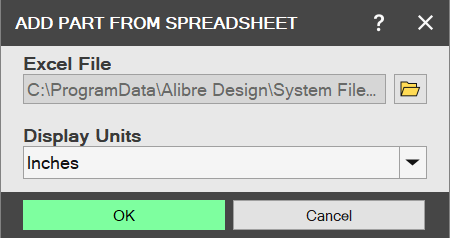

Kliknij łącze „Dodaj część z Excel” (Add Part from Spreadsheet).

Przejdź do pliku Excel utworzonego w katalogu danych Toolbox i zaznacz go.
Wybierz odpowiednie „Wyświetlaj jednostki” (Display Units).

„Wyświetlaj jednostki” to jednostki widoczne podczas modelowania części. Różnią się one od jednostek danych w pliku Excel. Często warto ustawić takie same jednostki wyświetlania jak jednostki danych w pliku Excel, ale nie jest to wymagane.

Naciśnij przycisk „OK”.
Przejdź do konfigurowania kolumn.

Oryginał: Starting a new toolbox part
