Drzewo projektu

The Design Explorer

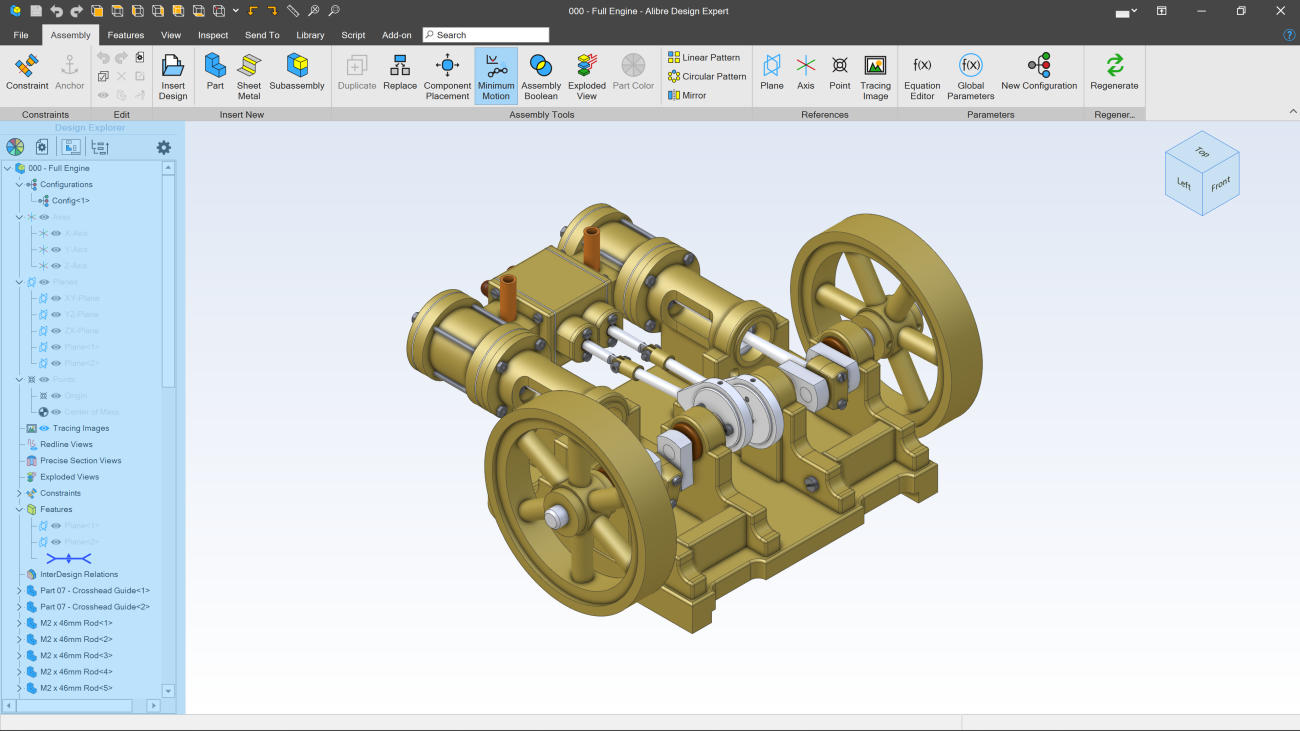

Każdy obszar roboczy modelowania składa się z głównego obszaru roboczego oraz „Drzewa projektu”. Głównym zadaniem „Drzewa projektu” jest śledzenie i przedstawianie struktury części, złożenia lub rysunku. „Drzewo projektu” zawiera osie, płaszczyzny, punkty, oznaczenia korektorskie, operacje, krawędzie, ściany i wierzchołki powiązane z częścią, złożeniem lub rysunkiem. Korzystając z węzłów „Drzewa projektu”, można wykonywać wiele różnych zadań.

Zastosowania „Drzewa projektu”

W „Drzewie projektu” można wykonywać różne działania.

Użyj „Drzewa projektu”, aby

zaznaczać elementy projektu według nazwy;
blokować lub ukrywać wybrane operacje i części;
blokować lub ukrywać płaszczyzny i osie;
blokować lub ukrywać środek masy;
tymczasowo cofać plik części do wcześniejszego stanu przez dwukrotne kliknięcie operacji lub części w „Drzewie projektu” albo za pomocą paska „Historia operacji” (Feature History);
określać i zmieniać kolejność regenerowania operacji;
zmieniać nazwy operacji przez kliknięcie operacji prawym przyciskiem myszy i użycie opcji „Zmień nazwę” (Rename);
usuwać operacje i części;
włączać i wyłączać wyświetlanie widoków przekroju;
edytować szkice przez kliknięcie szkicu prawym przyciskiem myszy i użycie opcji „Edycja” (Edit);
śledzić i kontrolować wyświetlanie oznaczeń korektorskich;
szybko sprawdzać, czy operacja zakończyła się niepowodzeniem;
sprawdzać stan operacji lub części w celu usunięcia ewentualnych błędów.

Oryginał: The Design Explorer
