Sprężyna śrubowa

Helical Spring

Ten skrypt wykonuje następujące czynności:

Wyświetla użytkownikowi okno dialogowe z parametrami wejściowymi

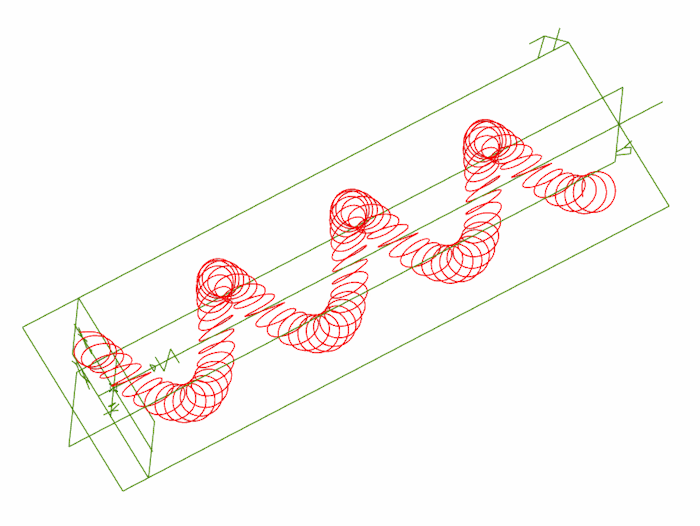

Generuje profil „Szkic 3D” (3D Sketch) w kształcie sprężyny śrubowej, którego można użyć jako ścieżki operacji „Wyciągnięcie po ścieżce” (Sweep Boss)
Skrypt nie generuje geometrii 3D — generuje wyłącznie „Szkic 3D”, którego można użyć w operacji „Wyciągnięcie po ścieżce”
Przedstawia przykład użycia równań do wykreślenia ścieżki „Krzywa 3D” (3D curve)

import sys
import math

# create dialog window
Win = Windows()
Options = []
Options.append(['Angle Increment', WindowsInputTypes.Real, 0.05])
Options.append(['Loop Scale', WindowsInputTypes.Real, 0.8])
Options.append(['Height Scale', WindowsInputTypes.Real, 1.0])
Options.append(['Major Helix Width Scale', WindowsInputTypes.Real, 2.0])
Options.append(['Turn Density', WindowsInputTypes.Integer, 25])

# show dialog window and get values
Values = Win.OptionsDialog('Everyone Loves a Slinky', Options)
if Values == None:
  sys.exit('User cancelled')

AngleIncrement = Values[0]
LoopScale = Values[1]
HeightScale = Values[2]
WidthScale = Values[3]
TurnDensity = Values[4]
print 'Angle Increment = %f' % AngleIncrement
print 'Loop Scale = %f' % LoopScale
print 'Height Scale = %f' % HeightScale
print 'Width Scale = %f' % WidthScale
print 'Turn Density = %d' % TurnDensity

# create list of points for 3d sketch
Points = []
Angle = 0.0
for Pass in range(0, 437):
  X = (WidthScale + LoopScale * math.cos(Angle * TurnDensity)) * math.cos(Angle)
  Y = (WidthScale + LoopScale * math.cos(Angle * TurnDensity)) * math.sin(Angle)
  Z = HeightScale * Angle + LoopScale * math.sin(Angle * TurnDensity)
  Points.extend([X, Y, Z])
  Angle += AngleIncrement

# create part and add 3d sketch
Slinky = Part('Slinky')
Path = Slinky.Add3DSketch('Path')
Path.AddBspline(Points)
