Wymiarowanie elementów szkicu 3D

Dimension 3D Sketch Figures

Aby w pełni zdefiniować szkic 3D, należy umieścić wymiary na elementach szkicu. Wymiary szkicu 3D działają podobnie do wymiarów szkicu 2D. Nie jest wymagane zwymiarowanie szkiców przed użyciem ich do tworzenia operacji. Ponadto wymiary szkicu można w dowolnym momencie łatwo zmieniać i modyfikować.

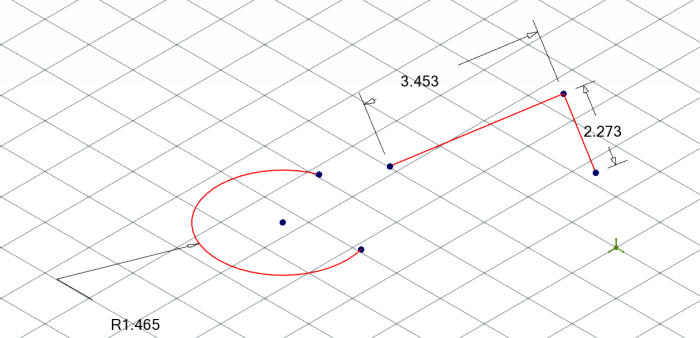

Na elementach szkicu 3D można tworzyć wymiary liniowe, promieniowe i kątowe. Wymiary liniowe można umieszczać na płaszczyźnie przechodzącej przez oś utworzoną przez punkty końcowe elementu i równoległej do ekranu w chwili ich tworzenia. Od tej chwili wymiary będą zawsze leżeć na tej płaszczyźnie i można będzie zmieniać ich położenie w jej obrębie. Wymiary promieniowe można tworzyć dla łuków kołowych, a wymiary kątowe — między dwiema nierównoległymi liniami.

Jak wymiarować pojedyncze elementy

Wybierz narzędzie „Wymiarowanie” (Dimension) na karcie „Szkicowanie 3D” (3D Sketching).
Przesuń kursor myszy nad element, który chcesz zwymiarować. Element zostanie podświetlony.
Kliknij element, aby wyświetlić podgląd wymiaru. Naciśnięcie klawisza Esc na klawiaturze anuluje każdą trwającą operację wymiarowania.

W zależności od typu wymiarowanego elementu i miejsca, do którego zostanie przesunięty podgląd wymiaru, program może wywnioskować nowy wymiar. Na przykład w zależności od położenia kursora myszy na linii ustawionej pod kątem można umieścić trzy różne wymiary.

Po prawidłowym ustawieniu wymiaru kliknij ponownie. Zostanie wyświetlone „pole sterowania wymiarem” (dimension control box).
Wprowadź odpowiednią wartość wymiaru i naciśnij klawisz Enter na klawiaturze. Wymiar zostanie zdefiniowany.

W „polu sterowania wymiarem” można wprowadzać ułamki i proste równania. Można również dodawać wartości z jednostkami innymi niż aktualnie wyświetlane i przeliczać je na aktualnie wyświetlaną jednostkę. Obsługiwane skróty jednostek to r, mm i m.

Jak wymiarować odległości i kąty między elementami

Wybierz narzędzie „Wymiarowanie” na karcie „Szkicowanie 3D”.
Przesuń kursor myszy nad element, który chcesz zwymiarować. Element zostanie podświetlony.
Kliknij element, aby wyświetlić podgląd wymiaru. Naciśnięcie klawisza Esc na klawiaturze anuluje każdą trwającą operację wymiarowania.
Kliknij drugi element. Zostanie wyświetlony podgląd nowego wymiaru.
Kliknij wymiar i przeciągnij go, aby zmienić jego położenie, a następnie kliknij po raz trzeci i ostatni. Zostanie wyświetlone „pole sterowania wymiarem”.
Wprowadź wartość wymiaru i naciśnij klawisz Enter na klawiaturze. Wymiar zostanie zdefiniowany.
