Tworzenie Wyciągnięte zagięcie (Lofted Flange) typu okrąg–prostokąt

Create Circle-Rectangle Lofted Flanges

Operacja „Wyciągnięte zagięcie” umożliwia tworzenie części cylindrycznych, stożkowych, ostrosłupowych i przejściowych, które można rozwinąć do postaci płaskiej. Dostępne są trzy typy wyciągniętych zagięć: prostokąt–prostokąt, prostokąt–okrąg oraz okrąg–okrąg. Wyciągnięte zagięcia są operacjami „bazowymi”, podobnie jak wypusty i profilowane ścianki bazowe. Dlatego w celu zachowania możliwości rozwinięcia w obszarze roboczym części blaszanej dozwolone jest tylko jedno wystąpienie każdego typu operacji.

Jak utworzyć „Wyciągnięte zagięcie” typu „Okrąg–prostokąt” (Circle-Rectangle)

Otwórz nowy obszar roboczy „Część Blacha” (Sheet Metal).

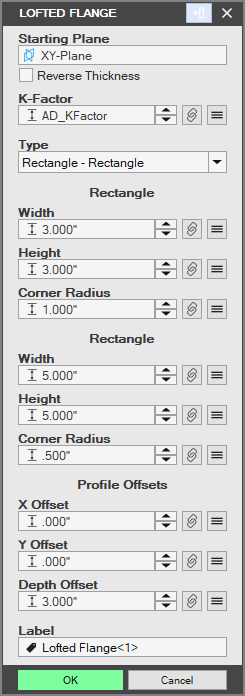

Wybierz narzędzie „Wyciągnięte zagięcie” w grupie „Operacje podstawowe” (Base Features) na karcie „Część Blacha”. Zostanie wyświetlone okno dialogowe „Wyciągnięte zagięcie”.

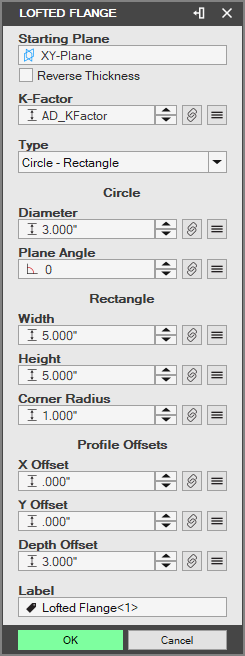

Wybierz typ wyciągniętego zagięcia „Okrąg–prostokąt”. Zawartość okna dialogowego zostanie zaktualizowana i wyświetli ustawienia typu wyciągniętego zagięcia „Okrąg–prostokąt”.

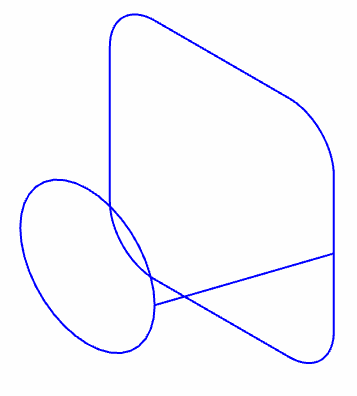

W obszarze roboczym zostanie wyświetlony podgląd wyciągniętego zagięcia. Wskaż „Płaszczyzna podstawowa” (Primary Plane), która domyślnie jest ustawiona na „Płaszczyzna XY” (XY-Plane).

Określ stronę blachy, po której zostanie zastosowana grubość, używając opcji „Odwrotnie” (Reverse) dla ustawienia „Grubość” (Thickness). Użycie opcji „Odwrotnie” spowoduje zastosowanie grubości po wewnętrznej stronie wyciągniętego zagięcia, dzięki czemu wymiary będą określały zewnętrzne granice kształtu.
W razie potrzeby użyj opcji „Nadpisanie” (Override), aby zmienić domyślny „Współczynnik osi obojętnej gięcia - K” (K-Factor).
Wprowadź wartości w sekcji „Wymiarowanie” (Dimension) dla wyciągniętego zagięcia.

Promień zaokrąglonych narożników prostokątnego kształtu musi być mniejszy niż połowa długości najkrótszego boku prostokąta. Na przykład, jeśli najkrótszy bok ma pięć cali, maksymalny promień zaokrąglenia nie powinien przekraczać 2.4999 cala.

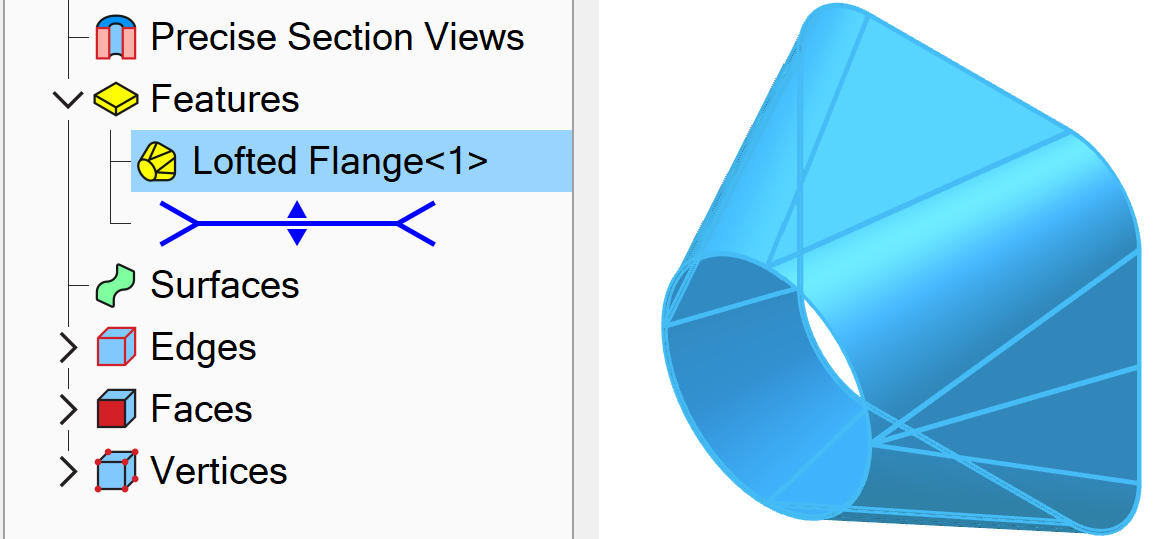

Kliknij przycisk „OK”. Wyciągnięte zagięcie zostanie utworzone w obszarze roboczym i wyświetlone w „Drzewo projektu” (Design Explorer).
