Edycja punktów

Edit Nodes

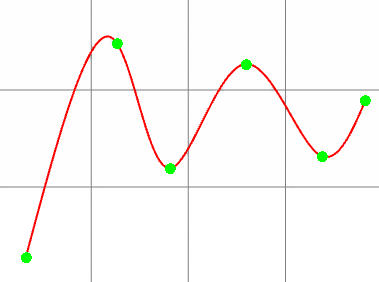

Rozmiar i kolor punktów (węzłów, nodes) można zmieniać zarówno w środowisku 2D, jak i 3D. Te opcje wpływają tylko na punkty będące częścią profili, takie jak punkty końcowe linii lub środek okręgu. Zmiana rozmiaru punktu może ułatwić jego dostrzeżenie i pracę ze wszystkimi punktami. W zależności od rozdzielczości używanego monitora zmiana rozmiaru punktów może być pomocna.

Jak wyrównać punkty w pionie i w poziomie

• Kliknij narzędzie relacji „Pionowość” (Vertical) lub „Poziomość” (Horizontal) w grupie „Relacje” (Constraints) na karcie „Szkicowanie 2D” (2D Sketching).

• Zaznacz punkt. Ten punkt pozostanie ustalony. Kolejno zaznaczane punkty zostaną do niego wyrównane.

• Zaznacz kolejne punkty.

• Aby rozpocząć kolejną operację nakładania relacji, kliknij pusty obszar obszaru roboczego, aby odłożyć narzędzie relacji, lub naciśnij klawisz Esc na klawiaturze.

Relacje można również wybierać z menu „Szkic” (Sketch). Punkty można też zaznaczyć przed użyciem narzędzia relacji. W razie potrzeby kliknij z klawiszem Shift, aby zaznaczyć wiele punktów.

Jak zmienić rozmiar i kolor punktów w środowisku 3D

• Kliknij kartę „Plik” (File) i przejdź do „Opcji programu” (System Options).

• W lewej kolumnie wybierz „Szkicowanie” (Sketching) spośród opcji „Części/Złożenia” (Parts/Assemblies).

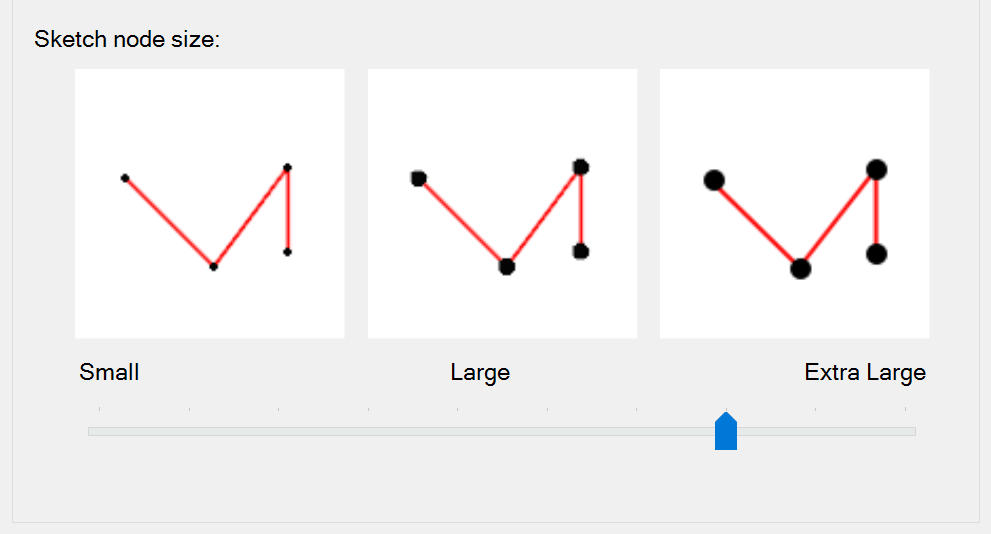

• Użyj suwaka „Rozmiar węzła szkicu” (Sketch node size), aby zmienić rozmiar punktów.

• Kliknij przycisk „OK”.

Jak zmienić kolor punktów

• Kliknij kartę „Plik” i przejdź do „Opcji programu”.

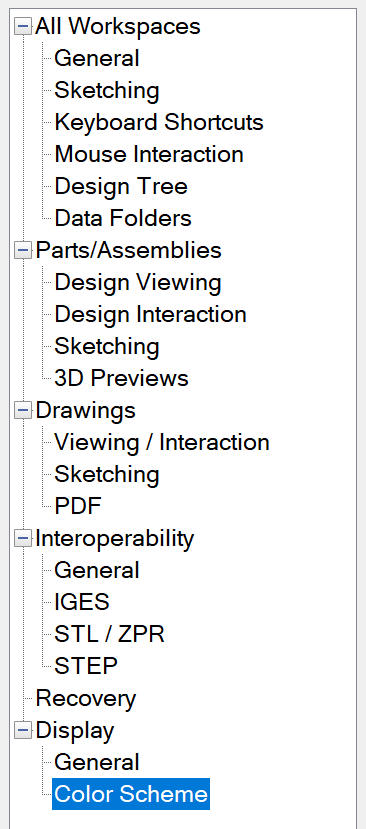

• W lewej kolumnie wybierz „Kolor tła” (Color Scheme) spośród opcji „Wyświetl” (Display).

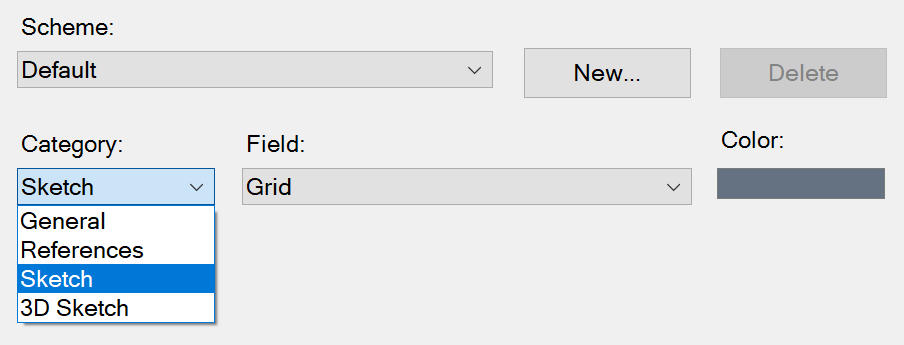

• Wybierz opcję „Szkic” z listy rozwijanej „Kategoria” (Category).

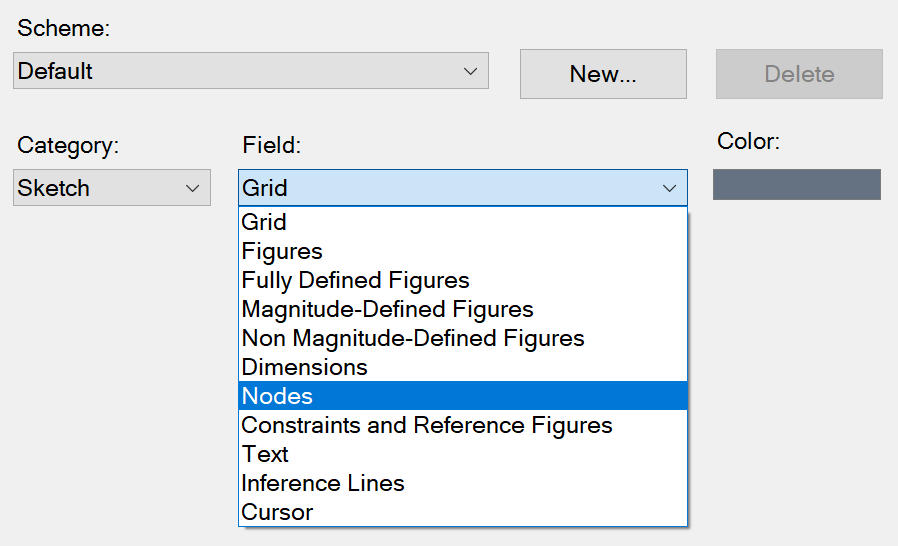

• Wybierz opcję „Punkty” (Nodes) z listy rozwijanej „Pole” (Field).

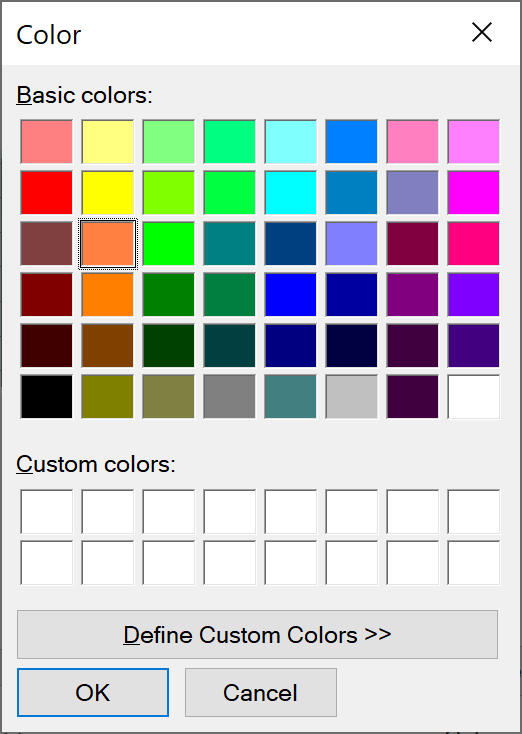

• Kliknij pole wyboru koloru „Kolor” (Color), wybierz kolor i kliknij przycisk „OK”.

• Punkty będą teraz miały wybrany kolor.

Jak zmienić rozmiar i kolor punktów w środowisku 2D

• Kliknij kartę „Plik” i przejdź do „Opcji programu”.

• W lewej kolumnie wybierz „Szkicowanie” spośród opcji „Rysunek 2D” (Drawing).

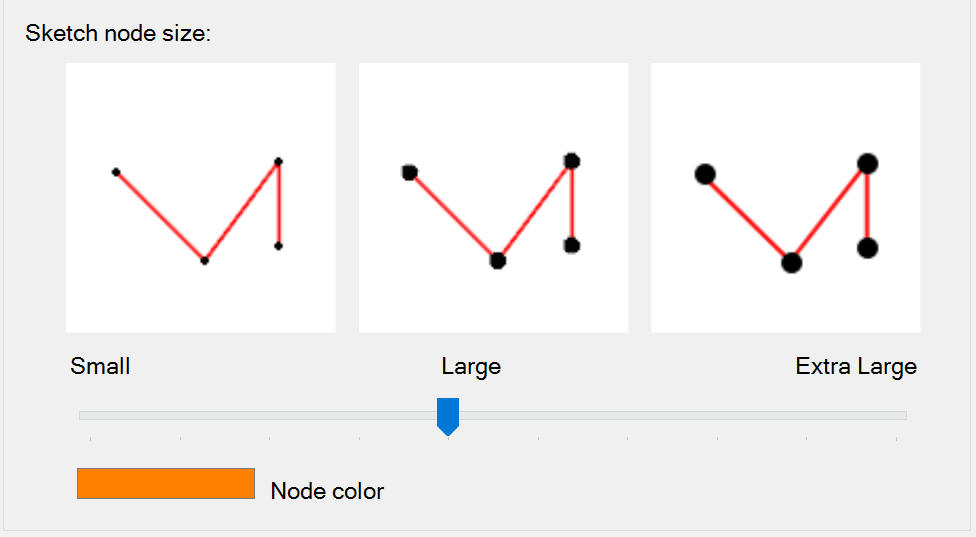

• Użyj suwaka „Rozmiar węzła szkicu”, aby zmienić rozmiar punktów.

• Po zmianie rozmiaru punktów można zmienić ich kolor, klikając pole wyboru koloru, wybierając kolor, a następnie klikając przycisk „OK”.

---

Oryginał: Edit Nodes
