Ponowne zaginanie części blaszanej

Rebend Sheet Metal

Narzędzie „Zagina ponownie” (Rebend) ponownie zagina jedną lub więcej ścianek, aby przywrócić zagięty stan części blaszanej. Tego narzędzia można użyć dopiero po utworzeniu operacji „Rozgięcie” (Unbend).

Jak ponownie zagiąć rozgiętą część blaszaną

Aby utworzyć operację „Zagina ponownie”, musi już istnieć część blaszana z rozgiętymi ściankami. W tym przykładzie zostanie użyta część blaszana.

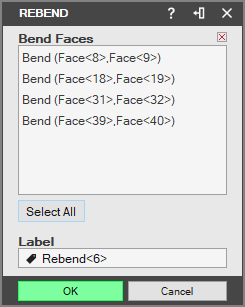

Wybierz narzędzie „Zagina ponownie” w grupie „Narzędzia edycji blach” (Sheet Metal Tools) na karcie „Część Blacha” (Sheet Metal). Zostanie wyświetlone okno dialogowe „Zagina ponownie”.
Zaznacz „Rozgięte Zagięcia” (Unbent Bends). Możesz to zrobić ręcznie lub automatycznie za pomocą opcji „Wybierz wszystkie rozgięte zagięcia” (Select all unbent bends).

Wprowadź nazwę operacji w polu „Nazwa” (Label). Nazwa ta zostanie wyświetlona w „Drzewie projektu” (Design Explorer).

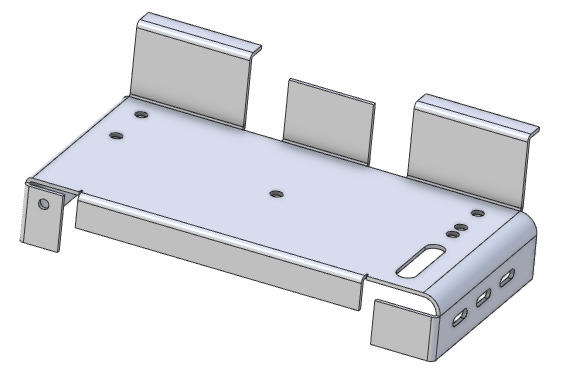

Kliknij przycisk „OK” (OK). Część blaszana zostanie ponownie zagięta w obszarze roboczym, a operacja pojawi się w „Drzewie projektu”. Na ponownie zagiętej części blaszanej można teraz tworzyć operacje, takie jak wycięcia.

Oryginał: Rebend Sheet Metal
