Edycja notatki gięcia

Edit a Bend Note

Edycja „Notatka Gięcia” (Bend Note) umożliwia ręczną zmianę treści adnotacji, jednak zmiana ta nie wpływa na operację zagięcia w modelu.

Jak edytować notatkę gięcia

Kliknij prawym przyciskiem myszy „Notatka Gięcia” i wybierz opcję „Edycja” (Edit). Możesz również kliknąć dwukrotnie „Symbol pozycji” (Callout).

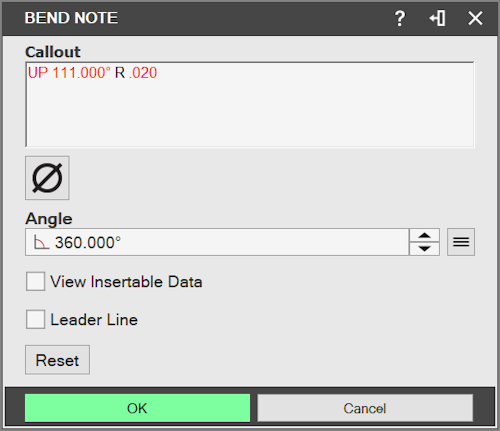

Zostanie wyświetlone okno dialogowe „Notatka Gięcia”.

W polu wprowadzania „Symbol pozycji” można wpisać tekst. Tekst ten jest wyświetlany w „Notatka Gięcia”.

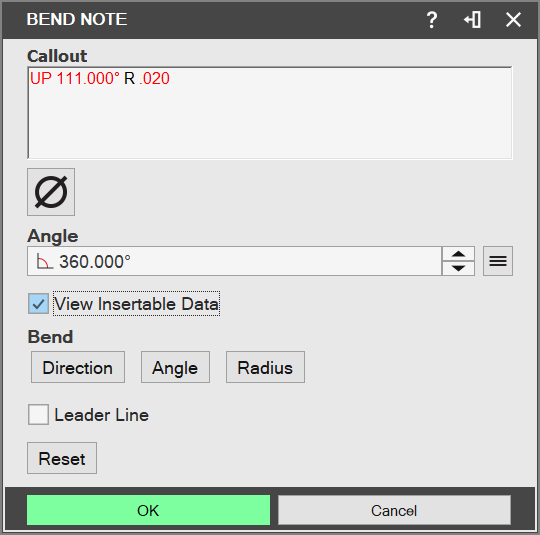

Zaznacz pole wyboru „Widok Wstawianych Danych” (View Insertable Data) i wybierz typ informacji o zagięciu. Opcje te umożliwiają parametryczną aktualizację opcji 2D wraz z operacją zagięcia.

Zaznacz pole wyboru „Linia odniesienia” (Leader Line), aby włączyć linię odniesienia. Notatki gięcia są zwykle umieszczane wzdłuż osi zagięcia i domyślnie nie mają włączonej linii odniesienia.

Jeśli notatka gięcia została przesunięta, może być konieczne dodanie linii odniesienia, aby było wiadomo, którego zagięcia dotyczą podane informacje.

Jeśli opcja „Linia odniesienia” jest włączona, za pomocą opcji „Zagnij” (Bent) i „Strzałka” (Arrow) można zmienić sposób wyświetlania linii odniesienia.
Jeśli opcja „Linia odniesienia” została włączona, za pomocą opcji „Utwierdzenie” (Smart Anchor) można zmienić sposób pozycjonowania linii odniesienia. Opcja ta automatycznie dostosowuje położenie tekstu po zmianie położenia linii odniesienia. Włączenie opcji „Utwierdzenie” zastępuje wybrany typ „Strzałka”.
Jeśli opcja „Utwierdzenie” jest wyłączona, położenie linii odniesienia można ustawić ręcznie za pomocą menu rozwijanego „Pozycja” (Position).
Kliknij przycisk „OK”, aby zatwierdzić zmiany.
