Złożenie Boole`a

Assembly Booleans

Narzędzie „Złożenie Boole`a” umożliwia połączenie wielu części w jedną nową część lub usunięcie materiału z części w złożeniu. Wynikiem będzie co najmniej jedna nowa część, którą można dodać do istniejącego złożenia lub umieścić w nowym obszarze roboczym.

Jak połączyć części w złożeniu

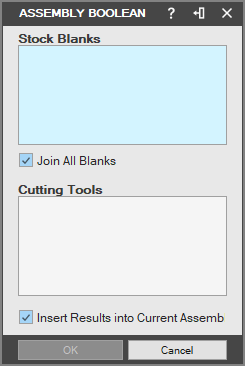

Wybierz narzędzie „Złożenie Boolea” w grupie „Narzędzia złożenia” (Assembly Tools) na karcie „Złożenie” (Assembly). Zostanie wyświetlone okno dialogowe „Złożenie Boolea”.

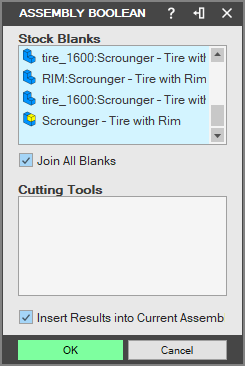

Zaznacz w obszarze roboczym lub w „Drzewie projektu” (Design Explorer) części, które chcesz połączyć, jako „Składniki” (Blanks). Aby połączyć wszystkie zaznaczone części, włącz opcję „Połącz wszystkie składniki” (Join All Blanks).

Aby umieścić połączone składniki w aktualnym obszarze roboczym złożenia, włącz opcję „Wstaw wyniki do aktualnego złożenia” (Insert results into current assembly). Jeśli ta opcja jest wyłączona, połączone składniki zostaną otwarte w osobnym obszarze roboczym.

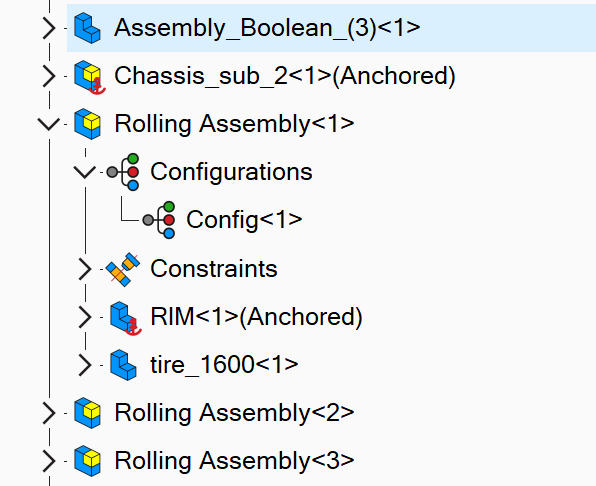

Kliknij przycisk „OK” (OK). W „Drzewie projektu” zostanie utworzona operacja „Złożenie Boole`a”.

Kliknij prawym przyciskiem myszy widoczne złożenie i wybierz opcję „Ukryj” (Hide), aby zobaczyć ostatnio utworzoną część Boole’a.

Odejmowanie części od innych części w złożeniu

Wybierz narzędzie „Złożenie Boolea” w grupie „Narzędzia złożenia” na karcie „Złożenie”. Zostanie wyświetlone okno dialogowe „Złożenie Boolea”.

Zaznacz część „Cube” w obszarze roboczym lub w „Drzewie projektu” jako „Składniki”.

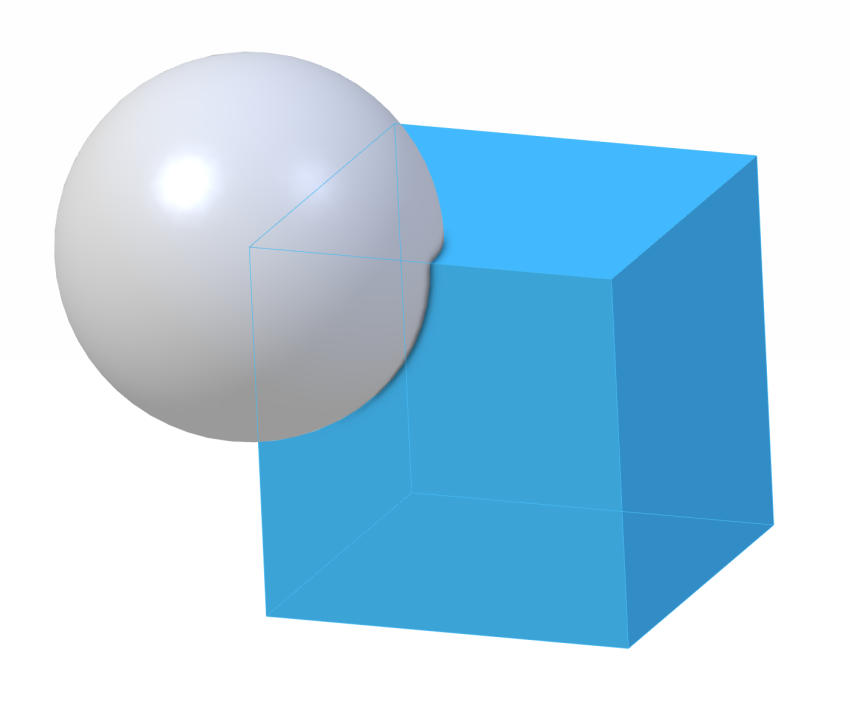

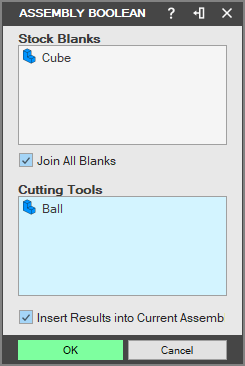

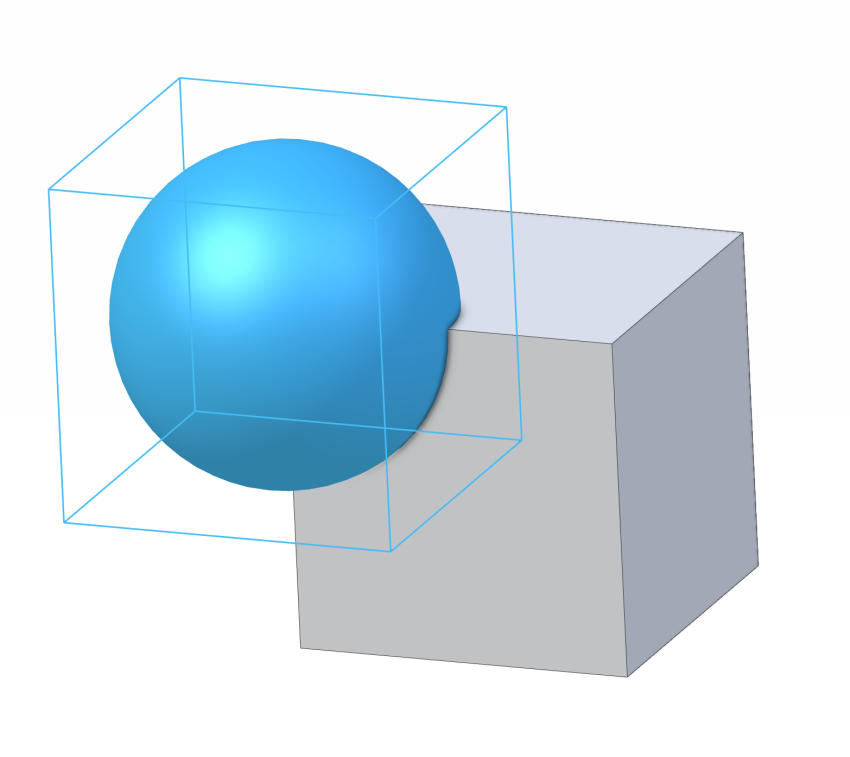

Zaznacz część „Sphere” w obszarze roboczym lub w „Drzewie projektu” jako „Narzędzia” (Tools). Zostanie ona użyta do usunięcia materiału z części „Cube”.

Aby umieścić wycięte części w aktualnym obszarze roboczym złożenia, włącz opcję „Wstaw wyniki do aktualnego złożenia”. Jeśli ta opcja jest wyłączona, wycięte części zostaną otwarte w osobnym obszarze roboczym.
Kliknij przycisk „OK”. W „Drzewie projektu” zostanie utworzona operacja „Złożenie Boole`a”.

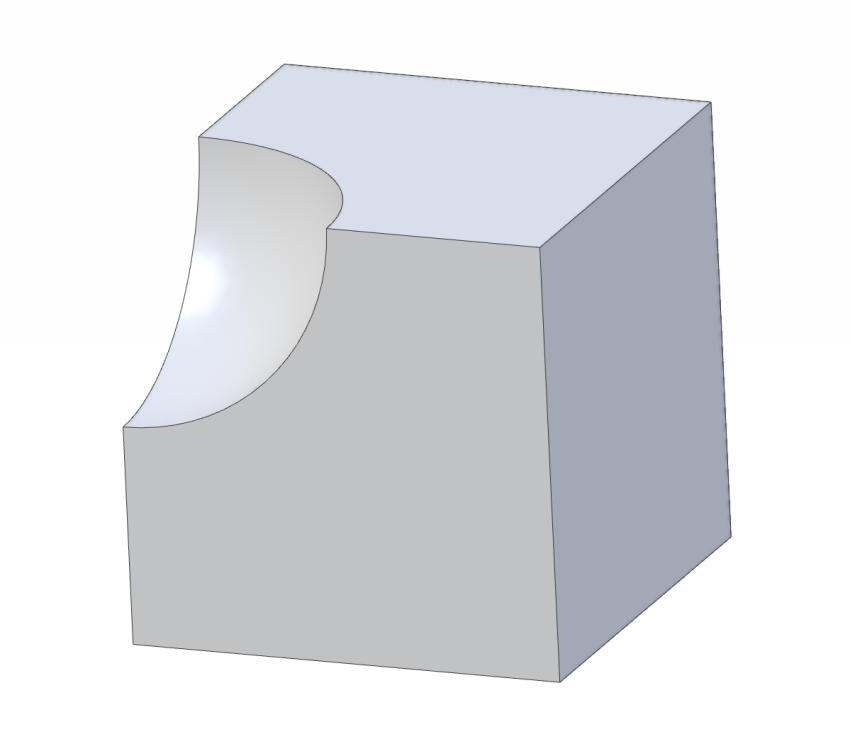

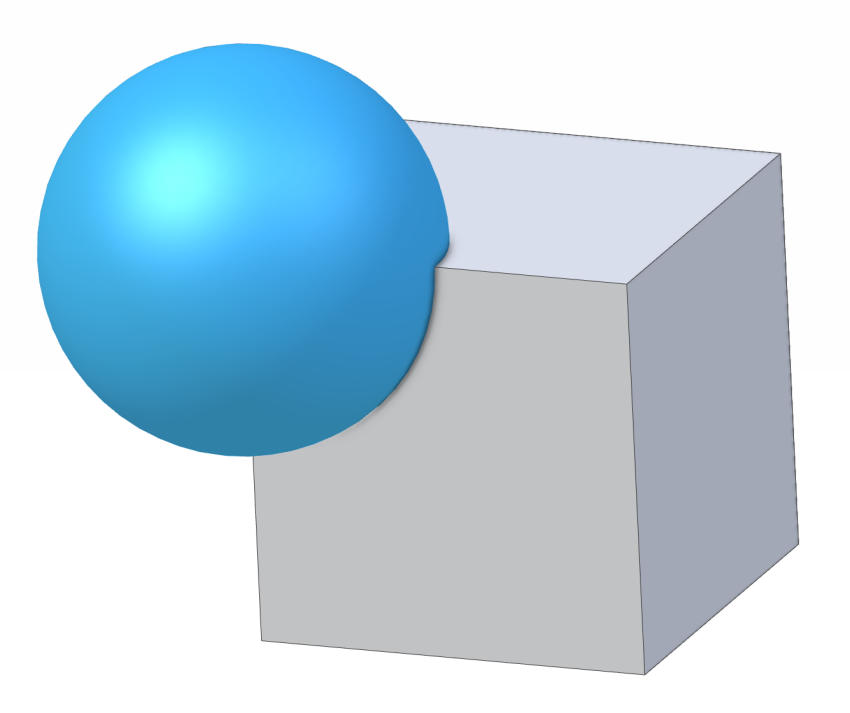

Kliknij prawym przyciskiem myszy kształt kuli i sześcianu w obszarze roboczym lub w „Drzewie projektu”, a następnie wybierz opcję „Ukryj”, aby zobaczyć ostatnio utworzoną część Boole’a po odjęciu.
